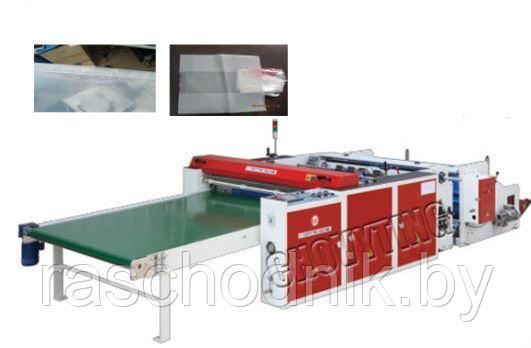

Пакетоделательная машина для пакетов с донным швом

1.    Мощность привода серводвигателя 3кВт, производство YASKAWA (Япония)

2.    Основная панель управления оснащена интерфейсом человек-машина с сенсорной панелью  и индикацией в реальном масштабе времени

3.    Система привода управления всей машиной оснащена программируемым логическим контроллером

4.    Уплотнительная конструкция нагревается двусторонними (верхним и нижним) трубопроводами отопления для получения прочного сварного шва.

5.    Использование системы ножей для резки движущейся ленты, ножи легко менять

6.    Управление главным двигателем с инвертором 1.5 кВт, производство YASKAWA (Япония)

7.    Фотоэлемент производства SICK (Германия)

8.    Максимальный диаметр одной размотки 1000 мм, разматывающий валик с блокировкой головки,   автопневматическая загрузка материала

9.    Задняя подача управления двигателем переменного тока,  автоматическая регулировка скорости

10. Рама из  12-дюймовой нержавеющей стали.

3.   Технические данные

Тип мешка

Мешок запечатывающийся снизу

Max длинаизготовления мешков

3000 мм

Max ширина изготовления мешков

1300 мм

Толщина мешка

0.04 мм×2－0.25 мм×2

Предусмотренная скорость подачи материала

70 м/мин (около 80 шт/мин)

Устройство главного выхода

коаксиальный эксцентрик

Главный привод

2100 ватт

Инвертор главного привода

2100 ватт

Сервопривод для подачи материала

3 кВт x 1

Привод подачи

750 ватт

Регулировка натяжения

Фрикционный лист

Система контроля фотоэлемента

SICK производство Германия

Температура

2 режима (нижний и верхний)

Электроуправление

программируемый логический контроллер с программой управления

Полная мощность

9 кВт

Габариты машины

6000x2200x1300мм

Вес

2100 кг

4.   Перечень электротехнических конфигураций

Наименования

Торговая марка & Страна-производитель

Цилиндр (все машины)

SHAKO – Тайвань

Фотоэлемент (шт)

KT-6 ватт

SICK – Германия

Серво привод (1)

3 квт

YASKAWA – ЯПОНИЯ

Инвертор (2 шт.)

1.5квт   0.75квт

YASKAWA – ЯПОНИЯ

Программируемый логический контроллер с программой управления

PANASONIC – Япония

Сенсорный дисплей

5.7"хроматический

WENVIEW – Тайвань

Главный привод

1.5 квт

ZHIBAO – Тайвань

Двигатель-редуктор

0.25квт. 0.55квт

TCG – Тайвань

Тяговый двигатель

0.75 квт

TCG – Тайвань

Твердотельное реле

FOTEK – Тайвань

Клапан регулировки давления

SHAKO – Тайвань

Переключатель и кнопка

Schneider – Франция

Подшипник (резинового валика и трасмиссии)

NSK – Япония/ другой бренд – Америка

Бесконтактный переключатель

(3 шт)

FOTEK – Тайвань

Переключатель мощности (2 шт)

24 Вольт   50Ватт

Китай

Управляющий трансформатор (1 шт) 380 вольт, 3фазный-220вольт,3 фазы

(Если на машине настройка 220 V. 3 фазы, не настраиваете таким же образом трансформатор)

Китай

5.   Запасные детали, идущие в комплекте

1.    Набор инструментов (ящик с инструментами, разводной гаечный ключ на 10, набор шестигранных разводных ключей, две отвертки, масленка 1 шт)

2.    Термостойкая ткань с тефлоновым покрытием 1 рулон.

3.    Провод для нагревательных элементов 10 метров.

4.    Ножевые пластины 20 шт

5.    Соединители силовых головок 4 шт

6.    Малогабаритные датчики приближения  2 шт

7.    Малогабаритные магнитные контакторы 2 шт

8.    Полупроводники  2 шт

9.    M2 (болт для ножа)

10. Переключатель и ручка            2 шт

11. Зубчатый ремень для движущихся ножей

12. Инструкция по эксплуатации, инвертора, двигателя
