Линия для производства пакетов ПНД в рулоне

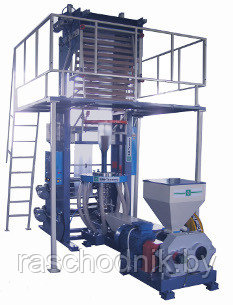

1.​ Экструдер «ВМ-900» для производства рукавных пленок различной толщины из грану​лированного полиэтилена  низкого  давления (ПЭНД)

Технические характеристики	ВМ-900 ПЭНД
1	Перерабатываемый материал (гранулят)	ПЭНД
2	Максимальная ширина рукава в сложенном виде, мм	870
3	Толщина пленки, мкм	6…30
4	Максимальный диаметр наматываемого рулона, мм	до 500
5	Максимальная линейная скорость намотки пленки, м/мин	70
6	Максимальная производительность линии, кг/час При толщине пленки 20 мкм и ширине рукава 700 мм	До 50
7	Номинальный диаметр шнека, мм	45
8	Отношение рабочей длины шнека к его диаметру	1/33
9	Частота вращения шнека максимальная, об/мин	75
10	Частотные преобразователи фирмы «OMRON», Япония. шт.	4
11 11	Шнек и гильза изготовлены Твердость	Из стали 38 Х2МЮА HV850-1050
12	Обогрев гильзы шнека, корпуса фильтра, раздатчика и формующей головки	Электрический
13	Регулирование температуры	Автоматическое
14	Пределы регулирования рабочей температуры по зонам, 0С	150-250
15	Количество зон регулирования температуры, шт. в том числе: - на гильзе шнека - на корпусе фильтра - на формующей головке и раздатчике	8 4 2  2
16	Рабочее давление сжатого воздуха, кг/см2	4-6
17	Пневматика фирм «FESTO» Германия , «CAMOZZI» Италия	комплект
18	Мотор-редукторы фирмы «INNOVARI», Италия	2
19	Установленная мощность линии, кВт, в т.ч: -электродвигатель главного привода - электродвигатель вытяжного устройства - электродвигатель намоточного устройства - электродвигатель воздухообдува - нагревательные элементы	37 15 0,75 2х0,75  1,1 18
20	Средняя потребляемая мощность при производительности 40 кг/час, кВт	17
21	Габаритные размеры (Ширина х Длина), мм	2400 х 3700
22	Высота лини, мм	3820

КОМПЛЕКТАЦИЯ ЛИНИИ

Пресс червячный в сборе d =45 мм 1 комплект

Фильтр свечного типа  1 комплект

Головка кольцевая в комплекте для работы на ПЭНД ф фильерной щели по указанию Заказчика  1 комплект

Кольцо обдувочное с комплектом вставок под одну фильеру 1 комплект

Эстакада 1 комплект

Устройство тянущее 1 комплект

Устройство намотки двухпозиционное 1 комплект

Cистема управления 1 комплект

Нож продольный 1 комплект

Нож боковой 1 комплект

Счетчик длины 1 комплект

Механизм тиснения 1 комплект

Нож термосклеивющий 1 комплект

Устройство автоподдува рукава 1 комплект

Комплект ЗИП 1 комплект



2.​ Пакетоделательная машина «ZW-GB700-2» - это специализированное оборудование, предназначенное для выпуска фасовочных и мусорных пакетов в виде намотанной в рулон без втулки непрерывной ленты пакетов перфорацией.

1.​ Конструктивно машина состоит из следующих узлов:

1.1. Узел размотки. Сварная рама поддерживает два рулона для непрерывной размотке.

На узле смонтированы устройства типа «треугольник» для сложения пленки при производстве мусорных пакетов. Привод размотки – принудительный двигателями постояного тока.

Также на узле размотки смонтировано устройство равнения полотна.

1.2 Узел сварки. Короб из труб прямоугольного сечения. По бокам короба шкафы с силовой электрикой, электроникой управления и приводами. Устройство сварки состоит из валов протяжки и сварочной балки, которая перемещается по вертикали.

1.3 Узел намотки. Состоит из двух модулей механизма намотки и смены рулонов. Все операции осуществляются в автоматическом режиме. Для согласования непрерывной подачи пленки на намотке и периодической подачи на узле сварки установлены шторки, которые демпфируют неравномерность протяжки.



2.​ Технические характеристики и спецификация

Машина оснащена устройством намотки рулона без шпули. Автоматом смены рулонов.

Тип пленки	LLDPE.HDPE
Скорость	60м/*2потока
Ширина пленки после сложения	100-250mm
Ширина пленки до сложения	200-450mm
Длина пакета	200-1000mm
Толщина пленки	0.008-0.02mm
Энергопотребение	6kw
Габариты	5000*2200*1600mm
Серво двигатель	1.0kw
Двигатель протяжки	1.1kw
Двигатель намотчика	0.75kw*2 штуки
Масса машины	1500kg



3. Список запасных частей в комплекте поставки.

Нагреватели узла сварки по 1 шт каждого вида.

Ремни по 1 шт каждого вида.

Реле твердотельное 1 шт

Термоконтроллер 1 шт.
