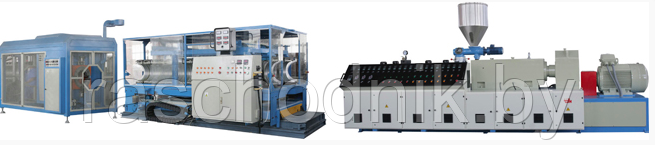

Линия для производства гофрированной трубы из ПВХ/ПП/ПЭ/EVA
Линия для производства гофрированной трубы из ПВХ/ПП/ПЭ/EVAПод заказ
Цену уточняйте
+375292145570
Офис компании
  • +375214751713
    Факс
  • +7 960 246 60 68
    Представительство в РФ

Описание

Линия предназначена для производства гофрированных однослойных труб из ПЭ/ПП/ПВХ/EVA.
Гофрированные трубы малого диаметра используются для прокладки электрических, телефонных и телевизионных кабелей, обеспечивая защиту от поражения током при повреждении изоляции кабеля, могут использоваться в качестве поливочных шлангов и шлангов пылесосов, широко используется в дренажных системах, в системах ирригации и мелиорации.

Разработанная нашей компанией PT-SJDB серия по выдавливанию пластмассового одноотвального сильфона вращает прессформы через шестерню, модельная доска охлаждаемая водой, что обеспечивает быструю скорость, ровную форму волны, последовательный шов, гладкую внутреннюю и наружную стенки. В процессе производства гофротрубы расплав из экструдера подается через головку в гофратор. Гофратор придает геометрию трубе при помощи формующих блоков. Формующие блоки (они же ― матрица) располагаются на специальном столе в направлении экструзии. Они оснащаются вакуумной системой и охладительными каналами, по которым поступает охлаждение и которые подсоединяются к вакуумным насосам. Затем труба калибруется и охлаждается с приданием точности и прочности.
Технические условия эксплуатации труб требуют наличия удобной и точной стыковки гофротруб, которые чаще всего реализуются в виде раструба. С помощью цепи формующих блоков процесс вакуумного формования позволяет производить как точные фитинговые муфты (раструбы), так и сложные геометрические элементы труб непосредственно в самом гофраторе. Такая технология позволяет сохранять высокую производительность и выдерживать высокие требования гофрированных труб к допускам для дренажа, электро-кабельной проводке и т.п.












Параметры технические :


Диапазон диаметра труба(мм)

4.5-9

9-32

32-63

Главный экструдер

PTSJ-30

PTSJ-45

PTSJ-65

L/D

30:1

28:1

28-30:1

Производительность (кг/ч)

10

40

80

Мощность двигателя (кВт.)

4

11

18.5

Мощность оформленного двигателя (кВт.)

1.1

1.5

1.5

Количество гофры (пары)

42

38

38

Способ охлаждения

охлаждение через ветер и воду

Скорость производства (м/м)

6-10

8-12

8-15

Способ подсчёта

Подсчёт через индукцию

Форма Намотки

Механический и ручной способы

Комплектация:

Автоматический, вакуумный загрузчик сырья

Сушильный бункер

Экструдер

Экструзионная головка

Гофратор

Устройство охлаждения

Тянущее устройство

Маркирующее устройство

Отрезное устройство

Штабелирующее устройство / намотчик

Устройство формирования раструба (дополнительно)

PLC (сенсорный дисплей). Программируемый логический контролер для управления линией. Меню на русском языке. / Кнопочный пульт управления

Техническое руководство на русском языке или на английском языке



Информация для заказа

  • Цена: Цену уточняйте
