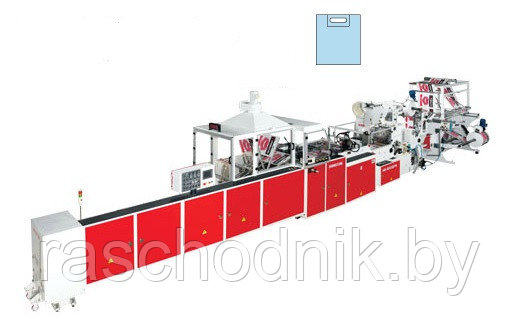

Пакетоделательная машина HM-800GPW

Сверхвысокоскоростная полностью автоматическая машина для производства викет-пакетов с усиленными внутренней клееной вставкой ручками

Высокотехнологичная машина, оборудована системой автоматической сигнализации. Может быть оборудована дополнительным устройством для производства пакетов с прорубными ручками. Может быть оборудована дополнительным загибочным блоком для загиба листовой пленки.



ГИДРАВЛИЧЕСКИЙ РАЗМОТЧИК С ЗАГИБОЧНЫМ БЛОКОМ

Двухъярусная конструкция для экономии места.

Гидравлический механизм размотки, максимальная ширина пленки: 1 600 мм, максимальный диаметр пленки: 1 000 мм.

Автоматическое управление от электропривода с инвертором.

Встроенная система равнения полотна (EPC).

БЛОК БОКОВОЙ СВАРКИ

Сварочный нож выполнен из высококачественного материала, не деформируется даже при самых высоких температурах.

Конструкция стационарного сварочного ножа запатентована.

Сварочный нож откидного типа для простоты очистки обеспечивает высокоскоростную сварку.



БЛОК ФОРМИРОВАНИЯ КЛЕЕНОЙ ВСТАВКИ

Предназначен для высокоскоростного автоматического осуществления вклейки, продольной резки, подрезки для склейки. Высокотехнологический механизм, существенно увеличивающий производительность оборудования по изготовлению изделий из пластмасс.

Эстетичная склейка без образования морщин.

Обеспечивает усиление ручек, ручки могут выдерживать большую нагрузку.

Расход клея можно регулировать, чтобы снизить производственные затраты и увеличить производительность.

Оборудован системой равнения полотна (EPC).



БЛОК ГОРЯЧЕЙ ПРОРУБКИ

Предназначен для прорубки с нагревом, обеспечивает высокое качество резки.

Простота технического обслуживания прорубной формы.

Автоматический отвод отходов.

8-РЫЧАЖНЫЙ ПОВОРОТНЫЙ БЛОК

Накопление пакетов осуществляется при помощи 8-рычажного поворотного блока вакуумного типа, предназначенного для удержания пакетов. Даже при работе машины на высокой скорости скорость вращения этого блока остается низкой, что позволяет уменьшить сопротивление воздуха и точно принимать пакеты.



БЛОК УПРАВЛЕНИЯ С ФОТОЭЛЕКТРИЧЕСКИМ ДАТЧИКОМ

Машины этой серии оборудованы фотоэлектрическими датчиками Erwin Sick, обеспечивающими точное позиционирование печати на боковом шве.

СТАНЦИЯ ПРЕДВАРИТЕЛЬНОЙ СВАРКИ

Дополнительная прочность бокового шва в области донной и верхней складок обеспечивается блоком предварительной сварки четырех слоев пленки.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель		HM-800GPW
Размеры пакетов, мм	Ширина	200—600
	Длина	300—660
	Донная складка	30—75
Ширина разматываемой пленки, мм		1600
Производительность (макс.), циклов/мин		150—220
Линейная скорость (макс.), (м/мин)		90
Толщина пленки, мм		0,06—0,1
Ширина пленки клееной вставки, мм		140
Диаметр пленки клееной вставки, мм		600
Мощность нагревателей, кВт		1,8 × 1 0,8 × 5
Потребляемая мощность, кВт		12,0
Размеры машины, м	Д	13
	Ш	2,45
	В	2,75
Масса машины, кг		4000
Мощность воздушного компрессора (не вкл.), л. с.		10
